CLT拼缝留3毫米或6毫米会怎样：25块板的一小时耐火试验给出设计边界

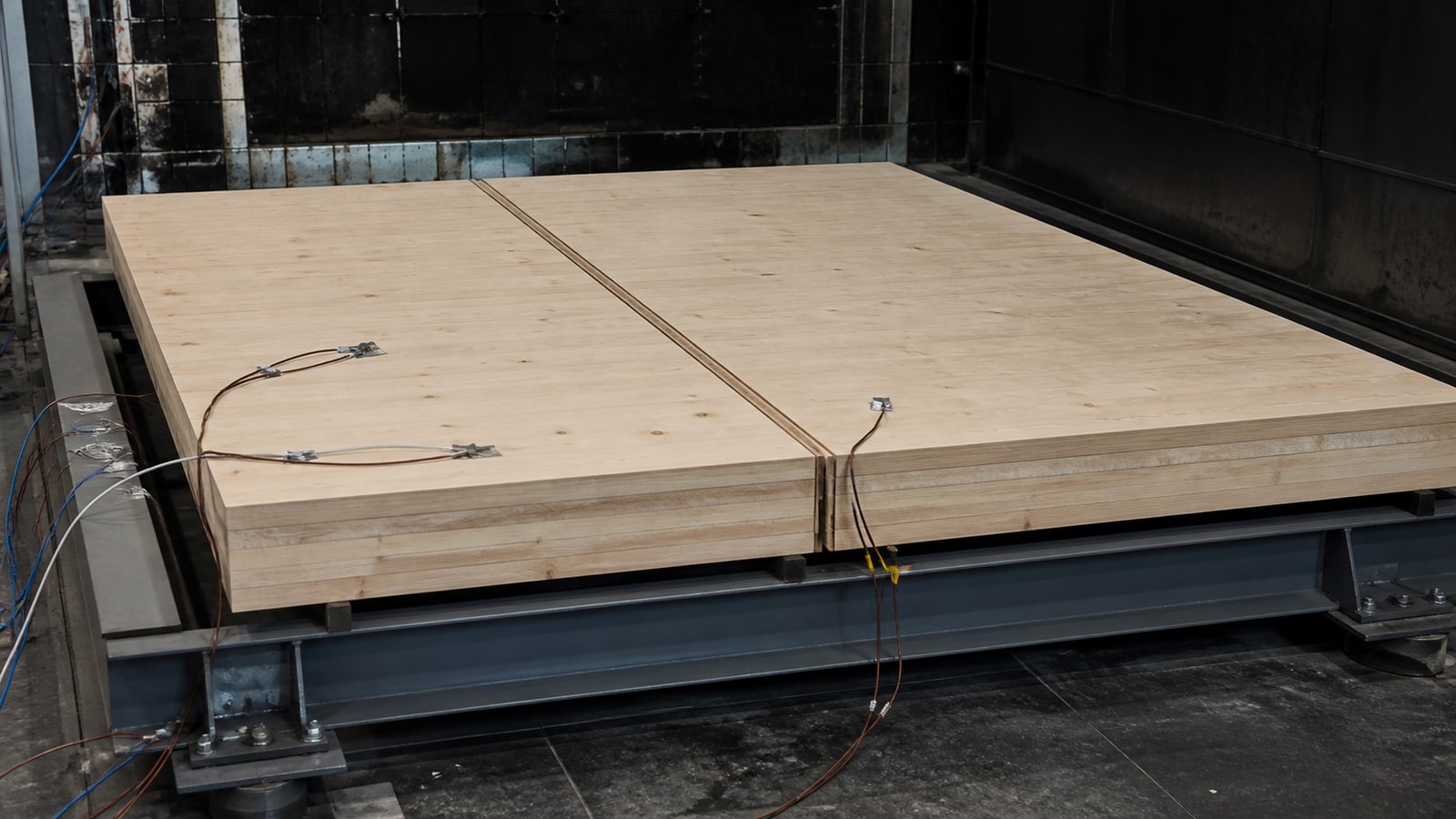

CLT墙板或楼板在制造、运输和安装中很难形成绝对无缝的连续表面。美国林产品实验室2026年公开的研究，专门考察拼缝对耐火表现的影响：研究团队测试了25块未加载、无保护的交叉层积材板，并把3毫米和6毫米缝隙纳入比较。

试验按ASTM E119标准时间—温度曲线暴露一小时。这里必须注意，研究对象是特定尺寸、层数与组装方式的试件，且没有施加结构荷载，也没有覆盖保护层。它不能直接替代某个真实项目墙体或楼板组件的耐火等级报告。

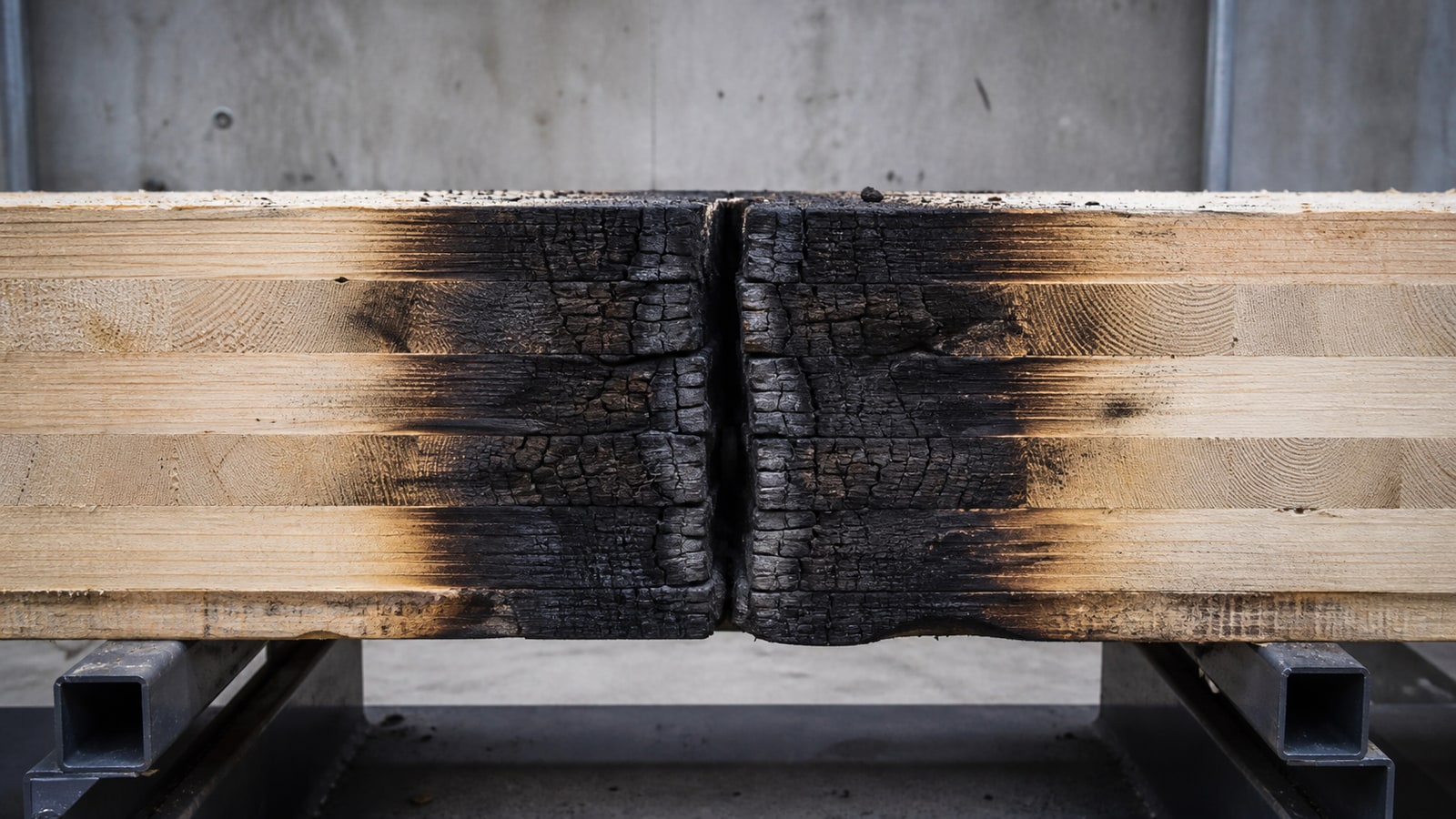

木材受火后表面形成炭化层，炭化层可在一定条件下降低热量继续传入内部的速度。拼缝则改变火焰、热气体和空气进入局部的路径，使节点附近的温度与炭化形态不同于完整板面。缝隙尺寸因此属于节点设计和施工验收的重要字段。

研究比较3毫米和6毫米缝隙，并结合试验测量与Fire Dynamics Simulator数值分析。作者发现，数值模型对部分炭化存在高估。这提醒工程使用者，模拟结果应与针对实际构造的试验、材料参数和边界条件互相校核。

冷却阶段同样不能忽略。报告指出，在气流持续进入的条件下，即使外部加热结束，木材仍可能继续炭化。火灾后的安全评估不能只看加热阶段是否结束，还要考虑余热、通风、隐藏空腔与内部闷烧。

拼缝不是单独存在的参数。它与板厚、层数、铺板方向、胶黏剂、连接件、封缝材料、保护层和支承条件共同作用。设计文件若只规定“CLT板”，却没有节点详图、允许偏差和封缝要求，施工现场就难以形成可验收的边界。

制造阶段应记录板边加工、尺寸公差、含水率和出厂保护。边缘磕碰或翘曲可能放大现场缝隙，运输堆放与吊装也可能改变接缝贴合。项目可在出厂预拼装或数字化模型中提前检查节点干涉与允许误差。

安装阶段需要定义测量方法。测量位置、测量工具、允许的局部与连续缝隙、紧固顺序、封堵材料和返工条件都应写进检查表。照片应带构件编号和测量尺度，避免只有全景而无法复核实际宽度。

耐火设计还应区分结构承载、完整性、隔热性和燃烧发展等目标。某一研究观察到的炭化深度，不等于组件已经满足所有性能要求；反过来，局部炭化也不能直接说明结构必然失效。判断必须回到适用法规、设计方法与认可的试验。

研究的价值在于揭示常被简化的细节：毫米级拼缝会改变局部热暴露，且火后的冷却并非自动终止。工程团队可以据此审查现有节点是否写清制造公差、现场验收与火后检查，而不是把研究数字直接写入所有项目。

林产品实验室同期还研究了防腐处理南方松CLT的真菌和白蚁耐久。两项研究关注不同风险：耐火研究讨论热暴露与拼缝，耐久研究讨论生物劣化。一个项目可能同时需要处理火、湿气和生物风险，但证据与设计措施应分别建立。

采购CLT时，应向供应商索取产品规格、适用标准、结构性能、胶合与耐久文件，并要求节点加工图与尺寸公差。涉及耐火要求时，应确认报告覆盖的构造、保护层、连接和荷载条件是否与项目一致。

质量验收可形成三层证据：产品层记录板件与批次，节点层记录实际缝隙和封堵，系统层记录组件试验或工程评估。三层之间用构件编号关联，才能在发现异常时判断是制造、安装还是设计边界问题。

这项25块板的一小时试验不是一条可脱离条件使用的“安全缝隙”结论，而是一份节点风险证据。最可靠的应用方式，是把研究发现转化为更明确的详图、允许偏差、现场复测与火后处置流程。

对于既有大规模木结构建筑，巡检还要关注拼缝是否因干缩、受潮循环或连接松动发生变化。初始验收合格不代表服役期始终保持同一宽度；维护计划可设置固定测点、照片角度和复查频率，并对异常变化交由工程人员评估。

火后处置必须防止过早拆除或覆盖证据。现场应在安全许可下记录受火方向、通风、拼缝、保护层脱落、炭化与余热位置，再由有资质人员决定临时支撑、检测和更换范围。研究中的冷却期现象正说明，外部火焰消失不等于材料内部过程已经结束。
