OSB和胶合板受潮起拱怎么判断：先查留缝、龙骨与长期含水状态

先分清现象

结构板起拱是板面在支撑或紧固点之间发生变形；边缘隆起则可能把接缝轮廓传到屋面、墙面或地面饰层。两者外观相似，原因却可能来自湿胀、板缝不足、龙骨不平、钉固位置错误或多项因素叠加。

木材会吸湿

胶合板和OSB都随含水变化发生胀缩。板材从出厂较干状态进入潮湿工地后会吸湿，如果相邻板紧密顶住，膨胀没有释放空间，就可能在支撑之间拱起。持续时间、直接淋雨、温湿度和构造干燥能力共同决定影响程度。

留缝建议

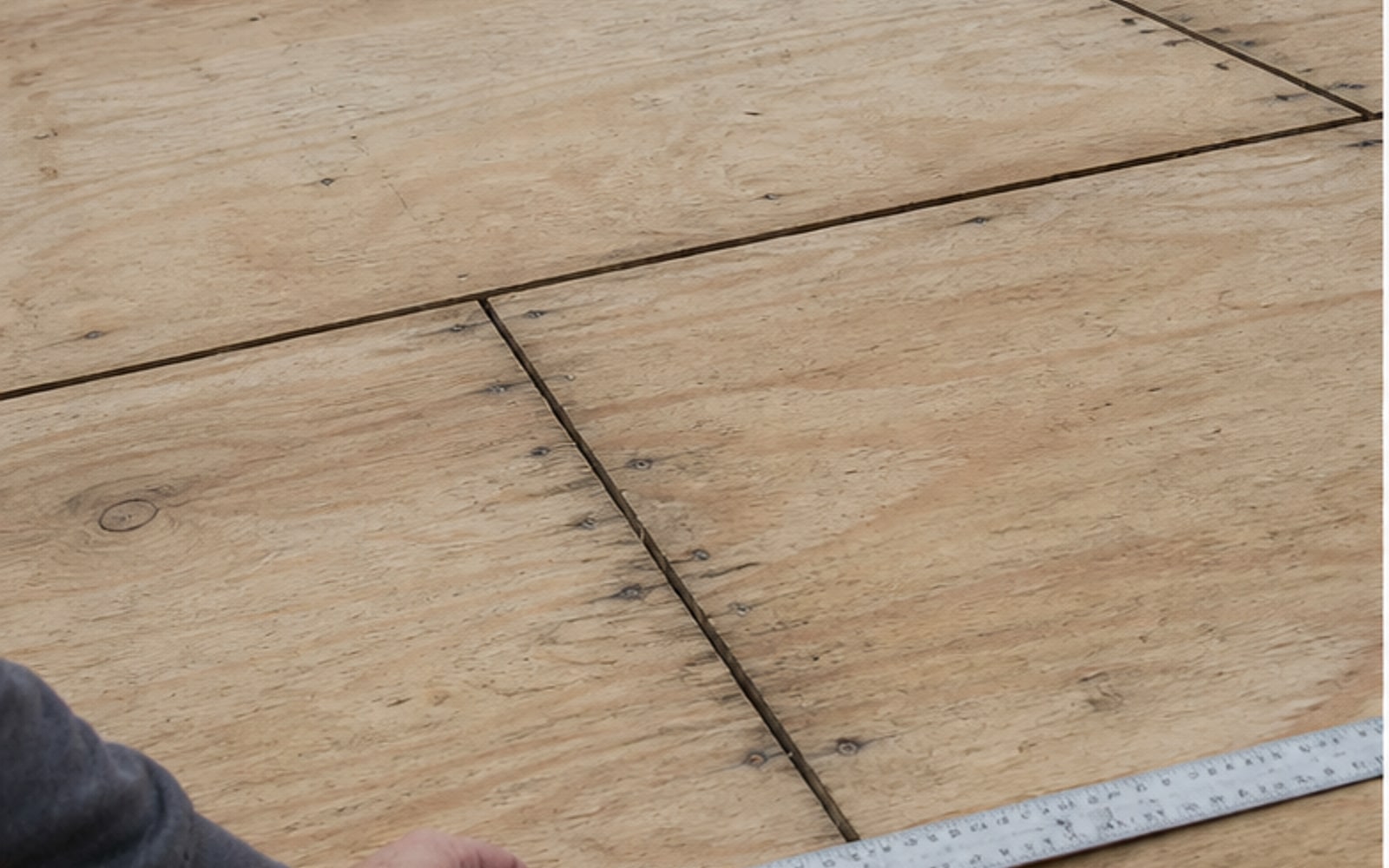

APA通常建议板边和板端预留1/8英寸，约3毫米间隙，除非制造商另有要求。留缝是降低起拱概率的施工建议，并不要求板材适应环境后仍永久看到相同缝宽；湿胀后原有间隙变小可以是正常现象。

别填死板缝

有些施工会把发泡材料或其他填充物塞入结构板间隙，这会妨碍板材释放膨胀。板缝设计目的不是形成待密封的裂口。涉及气密、防水或防火时，应按完整构造节点处理，不能随意用硬质填料占满伸缩空间。

查框架平整

APA指出，许多被称作板材起拱的投诉，深入检查后来自椽条、桁架或墙骨错位。结构板需要连续、对齐且平整的钉固面；相邻支撑高低不一会强迫板材弯曲，单纯打磨板面只能暂时遮盖根因。

查紧固位置

板边紧固件离边过远、钉距不当或未落在支撑上，会导致边缘缺少约束并形成隆起。检查时要核对设计图、制造商安装说明和现场钉线，不能只看钉头数量；胶钉结合地板还要核对胶黏剂与开放时间。

含水率区间

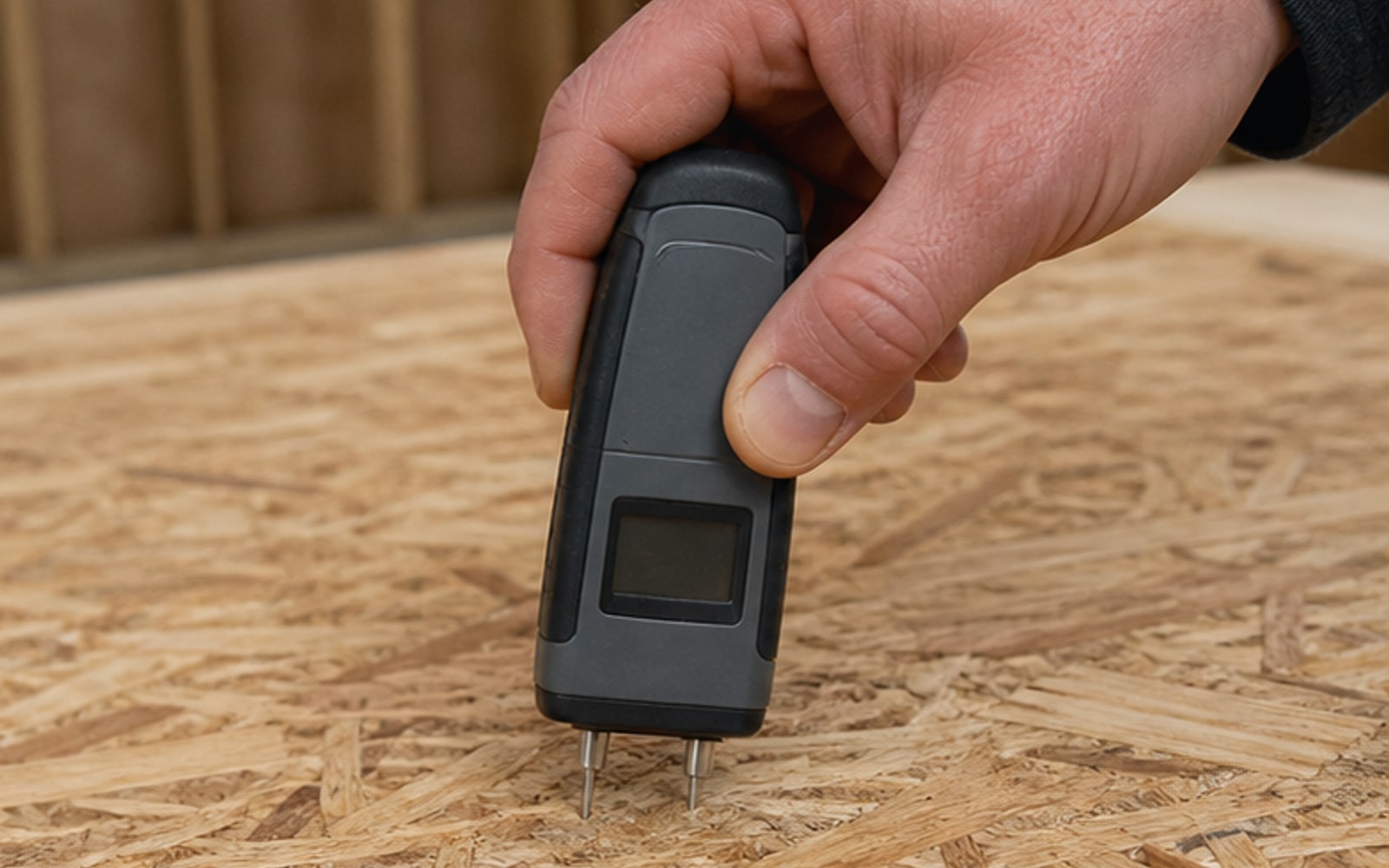

结构完成后，木材通常稳定在约6%至14%的服役含水率。在这一范围，含水对强度、刚度和耐久影响通常很小。现场测量应多点取值并校正树种或材料差异，单个表面读数不能代表板芯与整个构造。

耐久警戒

若含水率长期保持约20%至25%或更高，腐朽和霉菌风险会明显增加。关键词是“高含水”与“持续时间”同时存在。短时淋雨后能够快速排水和干燥，与封闭构造内长期渗漏，处置等级完全不同。

外观不等于失效

OSB或胶合板长时间受潮后可能出现表面粗糙、刨花翘起和厚度膨胀。APA援引测试指出，板材干燥到服役状态后，这些现象不必然造成结构承载力损失；但项目仍要检查分层、腐朽、紧固和设计条件。

设计值折减

Exposure 1或Exterior描述的是胶合耐久与暴露能力，不表示构件可以无限期湿用。APA提示，当服役含水率达到16%或以上时，相关板材设计值可能需要折减。设计人员应使用产品报告和适用规范，施工人员不能自行套用，验收记录还要注明测点位置与测量日期。

口径边界

阅读结构木板受潮与起拱时，必须把已经发生的事实、主管机构或披露主体的原话、编辑部基于资料作出的分析以及尚未发生的计划分开。外观起伏可能是使用性问题、框架错位或钉固问题，也可能伴随耐久风险，不能只凭一张照片判定结构安全。任何没有对应原始文件、适用对象和时间范围的延伸，都不应写成确定结论。

企业动作

把信息转为经营动作，不能只停在转发标题。现场应记录降雨和覆盖、测量多点含水率、检查板缝与框架平整度、核对钉距和边距，并由合格人员决定干燥、打磨、补强或更换。每一步都应留下负责人、日期、批次或项目编号和复核结果，使采购、生产、销售与合规部门使用同一版本的证据。

后续观察

复查要等含水率稳定后进行，并观察饰面安装后是否仍有水源、通风不足、冷凝或屋面渗漏。后续公告若改变适用范围、统计口径、执行时间或公司判断，应以新文件为准，并在内部记录中保留旧版本，避免把不同日期和不同口径的数字直接拼接。

结论

结构木板受潮与起拱提供了一个可核验的行业观察入口，但不能替代合同、设计文件、法定要求或单批次检验。稳妥做法是回到本文列出的原始来源，确认对象、日期和定义，再把对自身真正有影响的事项写进清单和流程。
